Изолирующее фланцевое соединение (ИФС): что это, из чего состоит и как рассчитывается цена

Изолирующее фланцевое соединение (ИФС): что это и как рассчитывается стоимость

Изолирующее фланцевое соединение (ИФС) применяется в трубопроводных системах для электрической изоляции отдельных участков трубопровода и защиты от электрохимической коррозии. Такие соединения широко используются в нефтегазовой отрасли, энергетике и коммунальных сетях.

При выборе оборудования и составлении сметы важно понимать, что изолирующее фланцевое соединение представляет собой комплексный узел, стоимость которого зависит от нескольких факторов.

Что такое изолирующее фланцевое соединение

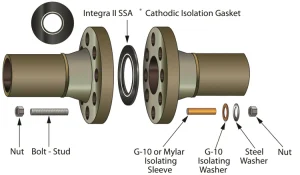

Изолирующее фланцевое соединение состоит из:

• двух фланцев;

• диэлектрической прокладки;

• изолирующих втулок;

• изолирующих шайб;

• комплекта крепежа.

Основная задача соединения — обеспечить герметичность трубопровода при сохранении электрической изоляции.

Из чего складывается цена изолирующего фланцевого соединения

Стоимость ИФС формируется следующими элементами:

Фланцы. Цена зависит от диаметра, класса давления, материала (A105, F304, F316L) и требований к контролю качества. Для изолирующих соединений особенно важно качество ковки и точность обработки уплотнительных поверхностей.

Изоляционный комплект. Материал прокладки выбирается в зависимости от среды эксплуатации. Для стандартных условий применяется паронит, для агрессивных сред — PTFE или специализированные композитные материалы.

Крепёж. Из-за увеличенной толщины изоляционной прокладки требуется повышенное усилие затяжки, что часто приводит к применению болтов более высокого класса прочности.

Монтаж и проверка. Монтаж включает подготовку поверхностей, контроль соосности, затяжку крепежа по установленной схеме и проверку сопротивления изоляции после установки.

Требования к фланцам для изолирующих соединений

В изолирующем соединении фланцы являются несущим элементом. Нарушение геометрии или дефекты ковки могут привести к неравномерному сжатию прокладки и снижению герметичности. Поэтому в промышленных проектах обычно применяются кованые фланцы, изготовленные по стандартам ASME, EN или ГОСТ.

Заключение

Изолирующее фланцевое соединение — это инженерный узел, стоимость которого зависит от диаметра, давления, условий эксплуатации и качества комплектующих. Правильный выбор фланцев и изоляционных материалов позволяет обеспечить долговечность трубопровода и снизить эксплуатационные риски.
